Общие сведения

Перегородки или облицовки из материалов фирмы Кнауф применяются в качестве легких внутренних ограждающих конструкций в помещениях с сухим, нормальным и влажным влажностными режимами по СНиП И-3-79* жилых, гражданских и промышленных зданий всех степеней огнестойкости и возводимых в любых районах, включая и сейсмические.
По конструктивному исполнению они обычно состоят из профильного металлического (в исключительных случаях деревянного) каркаса, обшитого с двух или одной стороны гипсоволокнистыми листами в один или два слоя. Каркас крепится к строительным конструкциям и является несущей частью для гипсоволокнистых листов, которые в свою очередь закрепляются на каркасе винтами самонарезающими, образуя жесткую конструкцию.
При наличии требований к тепловой, звуковой и огнезащитной изоляции полость облицовки или перегородки между гипсоволокнистыми листами заполняется изолирующим материалом.

Способы навески

При креплении различных предметов на облицовках и перегородках Кнауф необходимо соблюдение некоторых условий.
Легкие предметы, масса которых не превышает 37 кг (настенные календари, фотографии, картины, полки), навешиваются непосредственно на гипсоволокнистый лист при помощи гвоздей, винтов или крючков в соответствии с данными таблицы.

Навесное оборудование, стенные шкафы или полки, масса которых составляет от 15 до 40 кг на погонный метр длины перегородки или стены и центром тяжести, удаленном на расстоянии не более 30 см от поверхности обшивки, крепятся к последней не менее, чем в двух точках с помощью пластмассовых или металлический дюбелей для полых стен (см.
таблицу). При этом максимальная нагрузка на крепежный элемент не должна превышать величин, указанных в таблице. Допустимая масса навесного оборудования высотой более 30 см, закрепляемого в 2-х и более точках дюбелями при консольной нагрузке от 40кг/м до 70 кг/м длины стены в зависимости от глубины и ширины оборудования рекомендуется определять по по диаграммам.

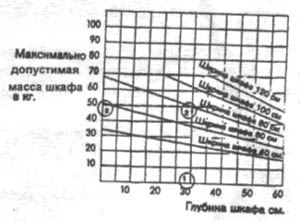

а) однослойные конструкции

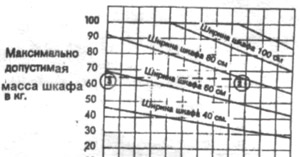

б) двухслойные конструкции

Пример расчета: Имеется шкаф глубиной 30 см и шириной 80 см.

От глубины шкафа 30 см ( точка 1 на диаграмме) проводим вертикальную линию до пересечения с линией "ширина шкафа 80 см" (точка 2 на диаграмме). Далее проводим горизонтальную линию до пересечения с вертикальной осью (точка 3 на диаграмме) и находим искомое значение 50 кг. Данная нагрузка является максимально допустимой для шкафа этих размеров. Для случаев, когда навесное оборудование имеет габариты или массу, отличающиеся от рассмотренных выше, необходимо в соответствующих местах каркаса стены (перегородки) предусмотреть установку закладных элементов.

Надеемся, что данный материал будет полезен специалистам, использующим навес оборудования и грузов на конструкции из ГВЛ в Ижевске.
