Виды конструкций

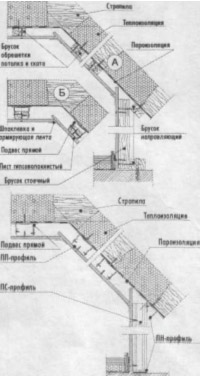

ОБЛИЦОВКА МАНСАРДЫ НА ДЕРЕВЯННОМ КАРКАСЕ

Конструкция из гипсоволокнистых листов и каркаса из деревянных брусков, закрепленных на стропилах непосредственно или при помощи прямых подвесов.

ВАРИАНТ А
крепление брусков обрешетки потолка и ската непосредственно к стропилам.

ВАРИАНТ Б
крепление брусков обрешетки потолка и ската к стропилам при помощи прямых подвесов

ОБЛИЦОВКА МАНСАРДЫ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ

Конструкция из гипсоволокнистых листов и каркаса из металлических профилей, закрепленных на стропилах при помощи прямых подвесов.










Общие сведения

Отделка мансард "сухим" способом с использованием ГВЛ КНАУф исключает всякого рода "мокрые" процессы, связанные с использованием штукатурных, кладочных растворов^ избавляет от применения цементных, бетонных смесей и в итоге значительно повышает производительность труда.
Комплектные системы М 68, предназначенные для внутренней отделки мансард, являются одним из самых технологичных и перспективных из всех существующих решений, которое обеспечивает высокую степень пожаробезопасности, простоту и надежность конструкции, легкость монтажа, многовариантность технических и архитектурных решений, небольшие трудозатраты, идеально ровную внутреннюю поверхность помещения, возможность применения впоследствии любого декоративного покрытия.
Основным элементом системы М 68 является гипсоволокнистый лист, который устанавливается на деревянном с влажностью не более 8% (М 681) или металлическом (М 682) каркасе.
Перед применением ГВЛ должны пройти акклиматизацию (адаптацию).

Система М 681: каркас представляет собой обрешетку из деревянных брусков определенного
сечения (см табл. 1), закрепленных на стропилах непосредственно или при помощи прямых подвесов.
Расстояние между несущими брусками обрешетки 400 мм при нагрузке на каркас р<0,30 кН/м2.

Расстояние между точками крепления брусков обрешетки к несущим стропилам определяется в зависимости от нагрузки на каркас и размера (сечения) брусков (табл. 1)

Система М 682: каркас состоит из ПП-профилей, закрепленных при помощи прямых подвесов к стропилам. Вертикальная (стеновая) часть каркаса может быть выполнена также из стоечных профилей ПС50х50. Расстояние между профилями каркаса определяется аналогично системе М681. Подвесы для крепления каркаса при нагрузке (р) до 0,30 кН/м2 следует устанавливать на расстоянии а=1000 мм друг от друга.
Если требуется разделить мансарду на отдельные помещения, необходимо в первую очередь монтировать перегородки, которые крепятся в верхней части непосредственно к стропилам или специально устроенным перемычкам. При желании достичь лучшей звукоизоляции в полости каркаса облицовки и перегородок рекомендуется уложить звукоизоляционный материал (минеральную вату).

Порядок монтажа

Каркас системы М 681:
• разметка стропил мансарды под установку обрешетки (подвесов) и направляющих брусков;
• установка прямых подвесов при помощи шурупов FN 35 (вариант Б);
• крепление обрешетки в подвесах шурупами TN 25 (вариант Б) или к стропилам (вариант А).
  Нижние направляющие вертикальных стен (облицовки) крепить посредством дюбелей, а верхние - шурупов с шагом 500 мм.;
  Каркас системы М 682:


• разметка и установка подвесов и верхней направляющей при помощи шурупов FN 35, а нижней - дюбелей. Шаг крепежа направляющих - 500 мм;
• установка, выравнивание и крепление профилей в подвесах с использованием шурупов LN 3,5x9 (по одному с каждой стороны);
• установка и крепление стоечных профилей в направляющих при помощи шурупов LB 3,5x9,5;
  Обшивка:


• установка и закрепление на каркасе гипсоволокнистых листов (крепление листов производится с помощью специальных шурупов для ГВЛ с шагом 250 мм). Лист гипсоволокнистый с фальцевой кромкой (ФК) располагается так, чтобы продольные стыки приходились на брусок или профиль с обязательным шпаклеванием швов с применением армирующей ленты. В случае двухслойной обшивки лист второго слоя устанавливается со смещением не менее 400 мм относительно листов первого слоя, а шпаклевание продольных швов первого слоя производится без армирующей ленты;
• грунтование кромок, заделка швов между гипсоволокнистыми листами и мест установки шурупов шпаклевкой «Фугенфюллер ГВ» или «Унифлот»;
• финишное шпаклевание швов и мест установки шурупов с последующей шлифовкой;
• грунтование поверхности под окраску.

Основные требования при производстве работ

• при креплении обрешетки, подвесов и верхних направляющих применять шурупы, проникающие в тело стропил на глубину 5-ти диаметров шурупа, но не менее 24 мм;
• смещение торцевых швов должно составлятьне менее 400 мм. При однослойной обшивке, поперечные (горизонтальные) стыки с зазором 5-7 мм между смежными листами выполняются с обязательным креплением шурупами для ГВЛ к вставкам из металлического профиля (деревянного бруска) или полосы ГВЛ шириной около 100 мм; I
• при креплении гипсоволокнистых листов на потолке и скатах шурупы устанавливать с шагом/150 мм, а на стенах - 250 мм;
• при двухслойной обшивке шпаклевать швы первого и второго слоя. Шаг крепления шурупов в первом слое допускается увеличить в три раза;

- работы должны проводиться в условиях сухого или нормального влажностного режимов при температуре не менее +15°С

Расход материалов

Деревянные изделия и крепеж для них в поставку не входят. Расход данных материалов можно получить у специалистов технических отделов предприятий группы КНАУФ. Расход материалов дан на 1 м2 потолка площадью 10 м х 10 м = 100 м2 и 1 м2 стены площадью 10 м х 1,2 м = 12 м2 без учета возможных потерь при раскрое.

Мансарды. М68.р65(измЗ.)23.03.200
