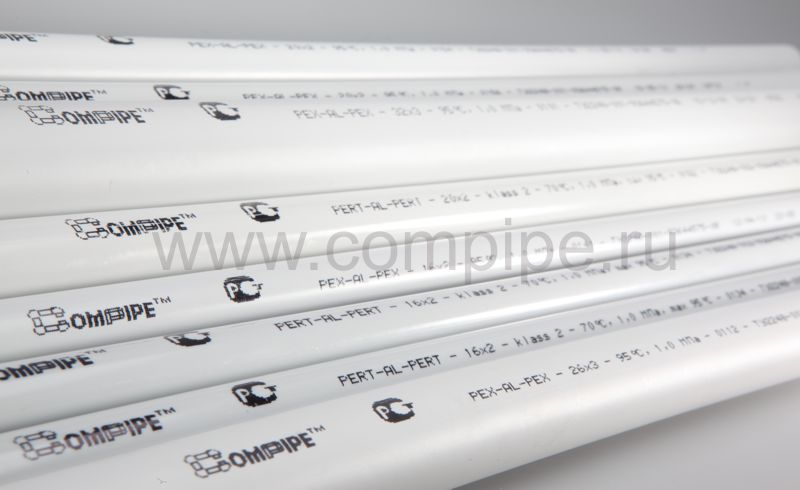

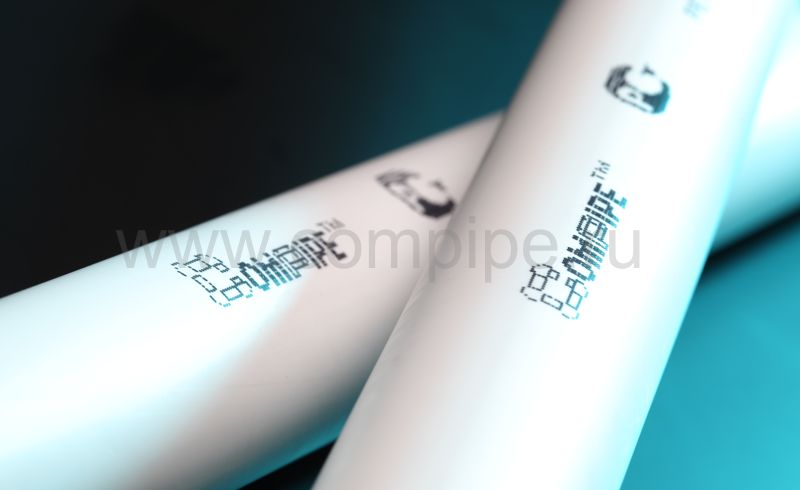

Металлопластиковые трубы для отопления и водопровода COMPIPE
Композитные трубы CompipeТМ PEX-b/AL/PEX-b представляют собой пятислойную конструкцию и состоят из следующих элементов:
1. внешнего полимерного слоя, выполненного из сшитого полиэтилена PEX-b;
2. внешнего адгезивного слоя (гарантирует связь внешнего полимерного слоя и AL);
3. алюминиевый слой, сваренный встык методом TIG сварки, обеспечивающей диффузионную непроницаемость, прочность и малое линейное тепловое расширение трубы;
4. внутреннего адгезивного слоя (связывает между собой внутренний полимерный слой и металлическую основу);
5. внутреннего полимерного слоя из сшитого полиэтилена PEX-b.
|
Характеристики МПТ COMPIPE PEX-b/AL/PEX-b
|
||||
|
Наружный диаметр
|
16
|
20
|
26
|
32
|
|
Толщина стенки, мм
|
2
|
2
|
3
|
3
|
|

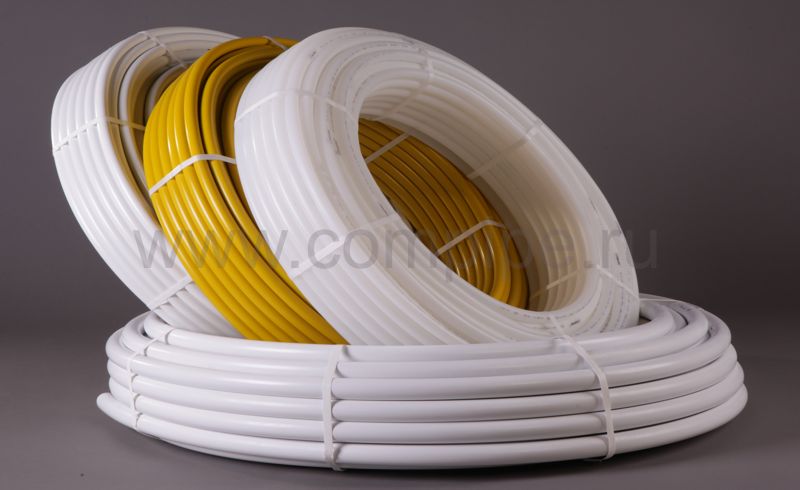

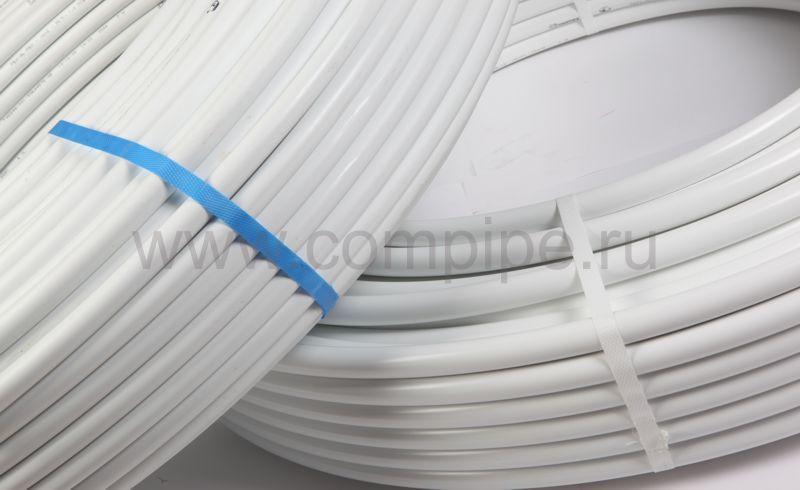

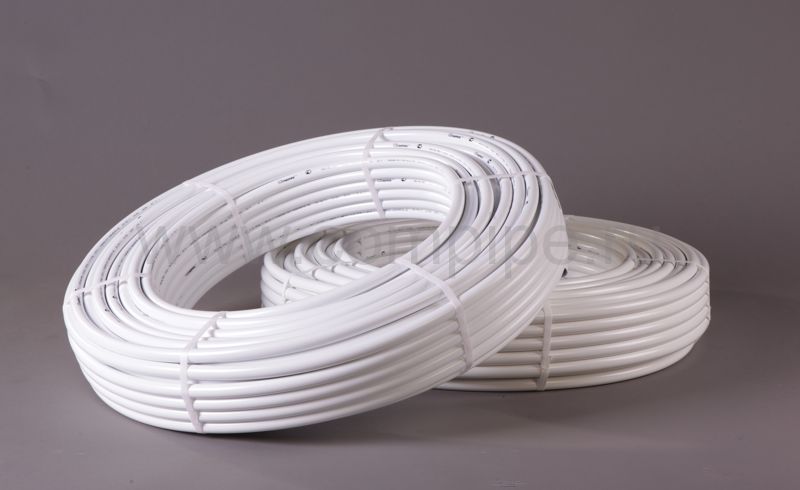

Длина бухты, м
|
200
|
100
|
50
|
50
|
|
Вес одного метра, г
|
112
|
148
|
262
|
328
|
|

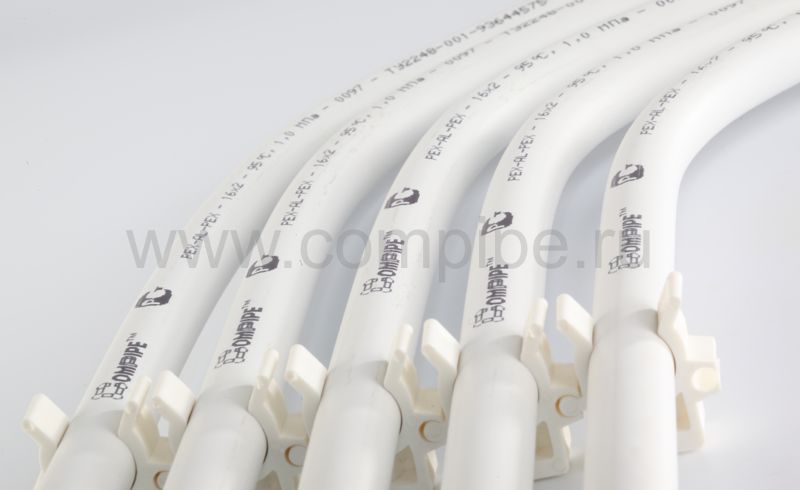

Мин. радиус изгиба пружиной, мм
|
45
|
60
|
95
|
125
|
|
Водоемкость, л/м
|
0,113
|
0,201
|
0,314
|
0,531
|
|
Материал наружного слоя
|
Сшитый полиэтилен (PEX-b)
|
|||
|
Материал внутреннего слоя
|
Сшитый полиэтилен (PEX-b)
|
|||
|
Способ сварки AL слоя
|
TIG сварка "встык"
|
|||
|
Максимальная рабочая температура
|
95 оС
|
|||
|
Максимально допустимая температура
|
110 оС
|
|||
|
Максимальное рабочее давление
|
10 бар при 95оС
|
|||
|
Коэффициент линейного расширения, (К-1)
|
2,3 х 10-5
|
|
||
Металлопластиковые трубы CompipeТМ PEX-b/AL/PEX-b предназначены для радиаторного отопления, горячего и холодного водоснабжения, для технологических трубопроводов и систем водоподготовки. Благодаря высоким эксплуатационным характеристикам трубы CompipeТМ PEX-b/AL/PEX-b используются в высокотемпературных системах и имеют максимальную термостойкость к пиковым нагрузкам.
Внутренний и внешний слои металлопластиковой трубы изготовлены из силанольно сшитого полиэтилена PEX-b. Процесс сшивки представляет собой создание пространственной решетки в полиэтилене за счет образования продольно-поперечных связей между молекулами полимера:
Трубы PE-RT/AL/PE-RT
Композитные трубы CompipeТМ PE-RT/AL/PE-RT представляют собой пятислойную конструкцию и состоят из следующих элементов:
1. внешнего полимерного слоя, выполненного из полиэтилена повышенной термостойкости PE-RT;
2. внешнего адгезивного слоя (гарантирует связь внешнего полимерного слоя и AL);
3. алюминиевый слой, сваренный встык методом TIG сварки, обеспечивающей диффузионную непроницаемость, прочность и малое линейное тепловое расширение трубы;
4. внутреннего адгезивного слоя (связывает между собой внутренний полимерный слой и металлическую основу);
5. внутреннего полимерного слоя из полиэтилена повышенной термостойкости PE-RT.
|
Характеристики МПТ COMPIPE PE-RT/AL/PE-RT
|
||||
|
Наружный диаметр
|
16
|
20
|
26
|
32
|
|
Толщина стенки, мм
|
2
|
2
|
3
|
3
|
|
Длина бухты, м
|
200
|
100
|
50
|
50
|
|
Вес одного метра, г
|
113
|
149
|
264
|
331
|
|
Мин. радиус изгиба пружиной, мм
|
45
|
60
|
95
|
125
|
|
Водоемкость, л/м
|
0,113
|
0,201
|
0,314
|
0,531
|
|
Материал наружного слоя
|
Полиэтилен повышенной термостойкости (PE-RT)
|
|||
|
Материал внутреннего слоя
|
Полиэтилен повышенной термостойкости (PE-RT)
|
|||
|
Способ сварки AL слоя
|
TIG сварка "встык"
|
|||
|
Рабочая температура
|
70о С
|
|||
|
Максимальная рабочая температура
|
95оС
|
|||
|
Максимальное рабочее давление
|
10 бар
|
|||
|
Коэффициент линейного расширения, (К-1)
|
2,3 х 10-5
|
|
|
|
Металлопластиковые трубы CompipeТМ PE-RT/AL/PE-RT предназначены для горячего, холодного водоснабжения и напольного отопления; благодаря особой молекулярной структуре, PE-RT обладает повышенной термостойкостью и прочностью, при этом сохраняя присущую обычному полиэтилену гибкость, заметно облегчающую монтаж. Использованием полимера DOWLEX II-го типа обеспечивает трубам CompipeТМ PE-RT/AL/PE-RT, превосходное сопротивление к разрушению при напряжении, а также хорошую морозоустойчивость. Повышенная термостойкость и устойчивостью полиэтилена к старению достигается методом сополимеризации. Вокруг главной цепи основного полимера кополимер (октен, октилен) образует боковые ветви. Эти «ветви» соседних макромолекул взаимно переплетаются, образуя пространственное сцепление не за счет образования межатомных связей, а за счет сцепления и переплетения своих «ветвей».
На сегодняшний день в Европе многослойные трубы PE-RT/AL/PE-RT не менее популярны, чем металлопластиковые трубы из сшитого полиэтилена.
